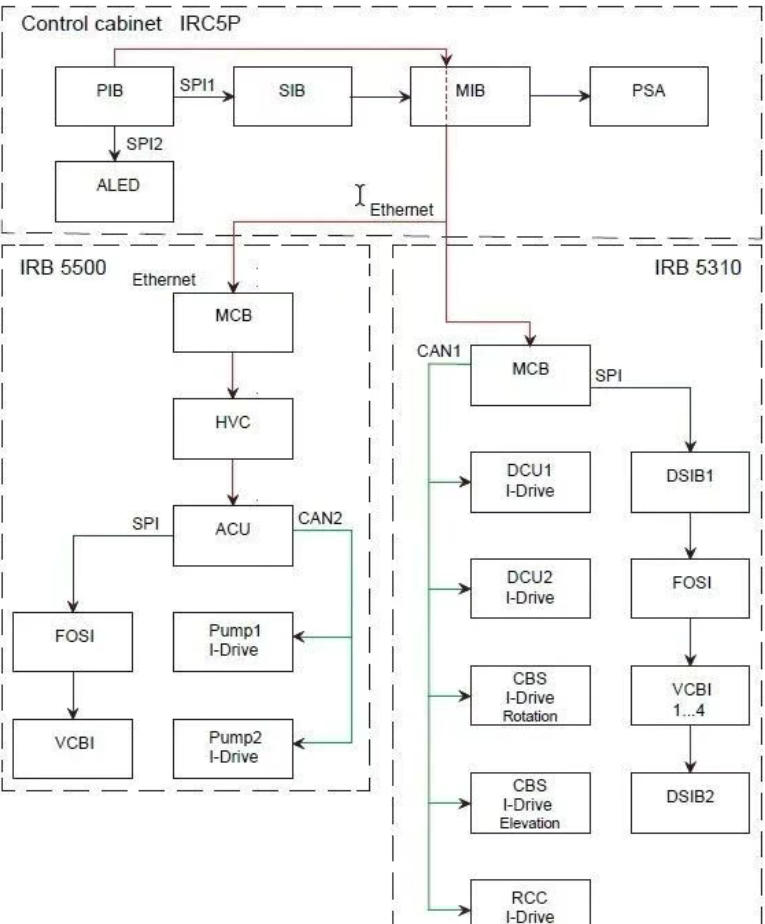

ABB 喷涂机器人常用 Profibus、Profinet、MODBUS TCP 三种通讯方式适配不同工业场景，以下结合实际应用场景整理对应的通讯原理图范例及核心说明，可清晰体现各部件连接逻辑与数据交互路径：
Profibus 总线通讯原理图（喷涂系统与 PLC 交互场景）该场景常见于白车身喷涂等需机器人与涂胶、温控等辅助设备协同的场景，通过 DSQC667 模块实现大数据量稳定传输，原理图及说明如下：
plaintext
┌───────────────┐ ┌───────────────┐ ┌───────────────┐ │ ABB喷涂机器人 │ │ Profibus适配 │ │ 西门子S7 - 300 │ │ IRC5控制器 │◄─────►│ 器DSQC667 │◄─────►│ PLC主站 │ └───────────────┘ └───────────────┘ └───────────────┘ ▲ ▲ ▲ │ │ │ ▼ ▼ ▼ ┌───────────────┐ ┌───────────────┐ ┌───────────────┐ │ 喷涂执行机构 │ │ TCU3001温控单元│ │ 涂胶泵PCU6000 │ │ （喷枪/伺服轴）│ │ （CAN总线接入）│ │ （CAN总线接入）│ └───────────────┘ └───────────────┘ └───────────────┘
核心部件说明：IRC5 控制器是机器人核心，通过 DSQC667 模块接入 Profibus 总线；PLC 主站负责统筹协调，机器人为从站接收指令并反馈状态。TCU3001 温控单元、PCU6000 泵控单元先经 CAN 总线汇总数据，再通过适配模块接入 Profibus 网络。
通讯逻辑：PLC 发送喷涂轨迹、速度等指令，经 Profibus 总线传输至机器人；机器人将喷枪姿态、运行状态反馈给 PLC，同时接收温控、泵体的参数数据，确保喷涂温度和胶料供应匹配。
Profinet 总线通讯原理图（生产线多设备协同场景）此方式适用于高节拍喷涂生产线，支持机器人与 PLC、上位机快速交互，无需额外适配硬件，直接通过控制器网口连接，原理图如下：
plaintext
┌─────────────────┐ ┌─────────────────┐ ┌─────────────────┐ │ ABB喷涂机器人 │ │ 工业以太网交换机 │ │ 生产线监控上位机 │ │ IRC5P控制器 │ │ │ │ │ │ （LAN3网口X5） │◄────►│ │◄────►│ （IP：192.168.1.50）│ └─────────────────┘ └─────────────────┘ └─────────────────┘ ▲ ▲ │ │ │ │ ▼ ▼ ┌─────────────────┐ ┌─────────────────┐ │ 西门子S7 - 1200 │ │ 喷涂故障检测模块 │ │ PLC（Profinet主站）│ │ （DI信号接入） │ │ （IP：192.168.1.10）│ └─────────────────┘ └─────────────────┘
核心部件说明：机器人需启用 888 - 2 软件选项，LAN3 网口（X5）作为 Profinet 通信接口；PLC 作为主站组态机器人设备名称和 I/O 参数，交换机实现多设备网络汇聚。
通讯逻辑：上位机通过网络下发生产任务，PLC 解析后向机器人发送喷涂启动、参数调整等指令；机器人实时反馈喷枪故障、喷涂进度等信号，经 Profinet 总线同步给 PLC 和上位机，实现生产线实时监控。
MODBUS TCP 通讯原理图（调试与简易监控场景）该场景多用于设备调试或小型喷涂工作站，机器人通过以太网与调试工具、简易 PLC 通讯，无需专用模块，原理图如下：
plaintext
┌─────────────────┐ ┌─────────────────┐ ┌─────────────────┐ │ ABB喷涂机器人 │ │ 普通以太网网线 │ │ MODBUS调试工具 │ │ IRC5控制器 │ │ │ │ （服务器模式） │ │ （X5网口） │◄────►│ │◄────►│ （IP：127.0.0.1） │ │ （客户端模式） │ │ │ │ 端口：502） │ └─────────────────┘ └─────────────────┘ └─────────────────┘ ▲ │ │ ▼ ┌─────────────────┐ │ 手持示教器 │ │ （显示读取数据）│ └─────────────────┘
核心部件说明：机器人需配备 616 - 1 PC INTERFACE 选项，X5 网口为通讯接口；调试工具作为服务器，固定端口 502，机器人以客户端身份发起连接。
通讯逻辑：机器人通过 Socket 发送功能码 0X03 的请求帧，读取调试工具中保持寄存器的数据；调试工具响应后，数据经 TCP/IP 网络回传，最终显示在示教器上，用于调试时的参数校验与状态查看。
ABB喷涂机器人-高压控制器（HVC-02）介绍
ABB HVC - 02 是专为其喷涂机器人配套设计的核心高压控制模块（常见型号如 HVC - 02 3HNA029043 - 001、HVC - 02B 等），核心作用是管控喷涂过程中喷枪所需的高压电源，保障静电喷涂等工艺的稳定与安全，以下从核心功能、关键参数、结构特点及应用场景几方面展开详细介绍：
核心功能
精准高压调控：作为静电喷涂的核心控制部件，它能为喷枪提供稳定且可调的高压输出。静电喷涂依赖高压使涂料雾化并吸附在工件表面，该控制器可根据不同涂料类型、喷涂厚度需求，精准调节输出高压，确保涂层均匀性，适配汽车零部件、家具等不同场景的喷涂工艺。
三重安全防护机制：配备过压、过流、欠压三重保护功能，当检测到高压回路异常、电流超标或供电电压不稳定时，会立即切断高压输出并触发报警信号，同时将故障状态反馈至机器人 IRC5 控制器，防止因高压故障损坏设备或引发安全事故；部分型号还具备漏电防护功能，保障操作人员安全。
高效数据交互：自带 CAN 总线、以太网等通信接口，可与机器人控制器、生产线 PLC 无缝通信。既能接收来自控制器的喷涂启动、参数调整等指令，也能实时反馈自身工作状态、高压输出值等数据，实现生产线的集中监控与协同控制。此外部分版本模块内置三个同步工作的处理器，若单个处理器出现分歧，可通过机制重新同步，提升运行稳定性。
关键参数
参数类别 具体内容 型号标识 常见型号有 HVC - 02 3HNA029043 - 001、HVC - 02B 等 工作环境 工作温度常规范围为 - 10°C - +50°C，部分增强型号可适应 - 20°C - +70°C；湿度适应 5% - 95% 非冷凝环境 供电与输出 适配工业常用 24V DC 或 48V DC 供电，输出高压可按需调节，满足不同静电喷涂工艺需求 物理特性 采用紧凑式板卡设计，适配机器人控制柜内部安装，部分型号支持 DIN 导轨安装，重量多在 0.5 - 0.84kg 左右，便于集成与维护
结构与安装特点
模块化设计：整体为模块化板卡结构，属于 ABB 喷涂机器人备件体系中的核心部件，可单独拆卸更换。这种设计大幅降低了维护难度，当模块出现故障时，无需拆解整个机器人控制系统，仅需更换该板卡即可恢复运行，减少生产线停机时间。
便捷安装适配：适配 ABB 喷涂机器人的标准安装接口，可直接集成在机器人控制柜内部或靠近喷枪的高压组件箱中。部分型号支持总线连接与面板安装，接线采用标准化端子，方便现场施工与后期接线检查。
典型应用场景该控制器是 ABB 静电喷涂机器人的标配部件，广泛应用于汽车白车身喷涂生产线、家电外壳喷涂流水线、五金件批量喷涂工作站等场景。例如在汽车喷涂车间，它可配合机器人的精准轨迹控制，为喷枪提供稳定高压，实现车身不同部位的差异化喷涂；在小型喷涂作坊中，也可搭配简易 PLC 实现单机自动化喷涂控制，兼顾专业性与灵活性。
