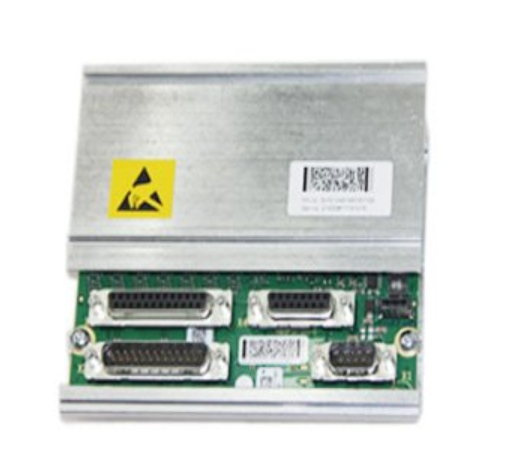

一、SMB板的功能
位置记录与反馈：SMB板用于记录机器人的位置信息。电机的位置信息由安装在电机尾端的编码器反馈给SMB板。ABB机器人使用的是Resolver编码器，这种编码器输出的是模拟量值。SMB板能够实时接收并处理这些位置信息，确保机器人能够准确地执行各种动作。
电机旋转圈数计数：由于减速机/齿轮箱的存在，实际机器人的某个轴旋转一定角度时，电机可能已经旋转多圈。SMB板能够对这些旋转圈数进行计数，并存储相关信息，以便在需要时进行读取和使用。
二、SMB板的工作原理
供电方式：SMB板在工作时需要供电。在机器人控制柜开启时，由控制柜给SMB供电进行圈数存储和位置信息处理。当控制柜关闭时，则由SMB上的电池进行供电，以确保机器人位置的转数得以保存。
接口连接：SMB板通过SMB连接线与控制柜内的轴计算机相连。每个轴的编码器最终汇总到机器人本体内的SMB板上，然后通过SMB连接线接口连接到控制柜的相应接口上，从而读取当前的位置数据值。
三、SMB板在ABB机器人系统中的作用
确保机器人运动的准确性：通过接收和处理编码器的位置信息，SMB板能够确保机器人运动的准确性。这对于实现机器人的高精度操作至关重要。
提高机器人的可靠性和稳定性：SMB板能够存储电机的旋转圈数信息，并在需要时进行读取和使用。这有助于提高机器人的可靠性和稳定性，确保机器人能够在各种环境下稳定运行。
综上所述，SMB板是ABB机器人系统中不可或缺的一部分。每台ABB机器人通常都使用一个SMB板来记录位置信息、计数电机旋转圈数以及确保机器人运动的准确性和可靠性。
SMB板（Serial measurement board）与ABB机器人的连接主要通过一系列接口和连接线来实现。以下是SMB板与机器人连接的详细步骤和说明：
四、SMB板接口说明
SMB板通常配备有多个接口，用于与机器人本体的其他部分进行连接。这些接口包括：
电池接口：用于在控制柜断电时，为SMB板提供电源，以保存机器人的位置信息。
SMB到机器人本体尾端接口：用于连接SMB板与机器人本体的尾端部分，传输位置信息等数据。
电机编码器接口：用于连接电机编码器，接收电机位置信息。这些接口可能根据机器人的具体型号和配置而有所不同，但通常包括多个轴（如1-6轴或7轴）的电机编码器接口。
五、SMB板与机器人本体的连接
编码器连接：每个轴的编码器通过特定的连接线连接到SMB板上的相应接口。这些编码器通常安装在电机的尾端，用于实时检测电机的位置信息。
SMB连接线：SMB板通过SMB连接线与控制柜内的轴计算机相连。这条连接线通常连接到控制柜的XS2接口上，用于传输SMB板收集到的位置信息和其他相关数据。
六、连接步骤与注意事项
确保断电：在进行SMB板与机器人的连接之前，务必确保机器人控制柜已经断电，以避免电击或其他安全隐患。
接口对齐：在连接SMB板与机器人本体的接口时，要确保接口对齐并平齐插入，以避免损坏接口或连接线。
固定螺栓：使用适当的工具（如梅花六角螺丝刀）将SMB板固定在机器人本体上，并确保所有固定螺栓都已拧紧。
检查连接：在连接完成后，要仔细检查所有接口和连接线是否连接牢固，以确保数据传输的可靠性和稳定性。
七、连接后的操作
上电启动：在SMB板与机器人本体连接完成后，可以重新接通控制柜的电源，并启动系统。
校准与更新：如果更换了新的SMB板，可能需要进行校准和更新操作。这通常包括更新SMB板内存、替换SMB电路板以及更新转轴计数器等步骤。具体操作步骤可能因机器人型号和配置的不同而有所差异，建议参考机器人的用户手册或相关操作指南进行操作。
综上所述，SMB板与ABB机器人的连接是一个复杂而精细的过程，需要仔细操作并遵循相关规范。通过正确的连接和配置，可以确保SMB板能够准确地接收和处理机器人的位置信息，从而实现机器人的高精度操作和稳定运行。
