ABB 机器人主机箱（IRC5 控制器）的检测与维修，需遵循安全第一、由外到内、由简入繁、先电后机、先软后硬的原则。以下是完整、可落地的检测与维修流程。
一、维修前安全准备
紧急停机与断电
按下控制柜及机器人本体急停按钮。
断开控制柜主电源开关，并悬挂 “维修中，禁止合闸” 警示牌。
关键：断电后等待 20~30 分钟，待内部超级电容完全放电，方可开箱操作。
佩戴防静电手环，防止静电击穿主板、CPU 等精密元件。
故障信息采集
记录示教器上的报警代码（如 10036、20052、80001 等）。
记录故障现象：无法开机、反复重启、示教器连不上、异常响声、冒烟、焦味等。
记录故障前工况：是否过载、碰撞、停电、环境温湿度剧变。
二、外部检测（不开箱）
1. 供电与输入检查
三相电源：用万用表测进线 380V±10%，无缺相、无欠压、无严重畸变。
控制回路保险：检查 F1~F5 等保险是否熔断。
急停回路：测量急停回路通断（常闭导通），确认所有急停、安全门已闭合。
外部接口：
示教器网线、插头有无松动、破损。
X1、X2、X3 等动力 / 信号插头有无松动、氧化、烧黑。
2. 外观与状态检查
柜门、风扇有无积尘、堵塞、异响。
通电瞬间听有无异响、焦味、打火声。
观察面板指示灯：全灭→供电问题；闪烁 / 部分亮→内部模块故障。
三、柜内分层检测（IRC5 标准柜）
打开柜门，核心模块分布：
1. 电源系统
电源模块（PS）
测输出：24V±0.5V、5V、3.3V，稳定无大幅纹波。
看指示灯：常亮正常；闪烁 / 不亮→电源损坏。
查电容：有无鼓包、漏液、炸裂。
维修：更换同型号电源模块（如 DSQC604、DSQC1018 电源）。
电源分配板、接触器、保险
测各路 24V 输出是否正常。
检查接触器吸合声音、触点有无烧蚀。
更换损坏保险、接触器。

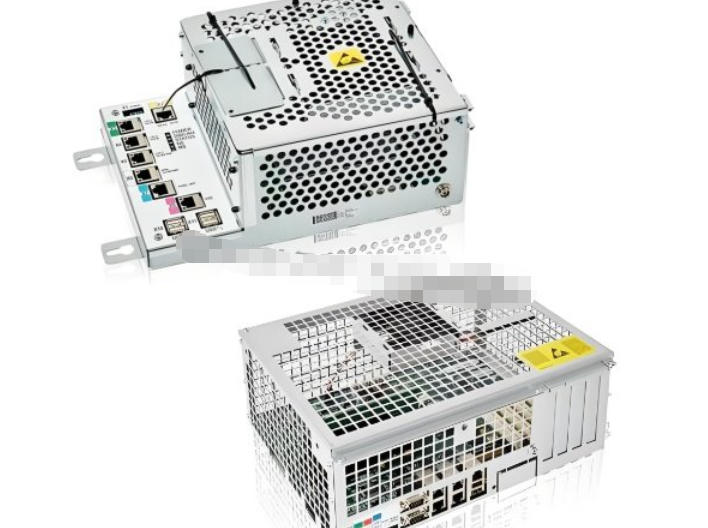

2. 主计算机（主机 / CPU 板，DSQC1018 等）
外观检查
有无烧痕、芯片异常发烫、针脚短路、腐蚀。
CMOS 电池：3V 纽扣电池，电压＜2.8V立即更换。
存储介质（SD/CF 卡）
能读 → 系统文件损坏。
不能读 → 存储卡物理损坏。
断电取出，橡皮擦清洁金手指，重新插紧。
用电脑读卡器测试：
内存
取下内存条，橡皮擦金手指，重新插紧。
维修
卡损坏：换新卡并恢复系统备份。
主板损坏：芯片级维修（换电容、电阻、芯片）或整块更换。
3. 轴计算机与驱动单元
轴计算机板（Axis Computer）
指示灯状态：正常常亮；异常闪烁 / 灭。
检查与主机、驱动、SMB 板连接。
伺服驱动单元
有无烧痕、异味、风扇不转。
报过流、过载、短路（10031）：多为驱动或电机故障。
维修：驱动板维修 / 更换；排查电机绝缘、相间电阻、抱闸。
4. 安全板（Safety Board）
所有急停、安全回路经安全板。
指示灯异常 → 安全板故障或急停回路断路。
维修：检查急停线路；更换安全板。
5. I/O 模块、通信板
报I/O 故障、通信异常：
重新插拔、清洁接口。
测 24V I/O 电源。
更换 I/O 板、Profinet/ProfiBus 卡。
四、软件与系统修复（通电可操作时）
冷启动（Cold Start）
YES：保留配置修复。
NO：恢复出厂（丢失配置）。
适用：系统报错（10046、10036）、配置错乱。
操作：断电 30 秒→上电 10 秒内按住 RESET+AUTO→选 Cold Start：
系统备份恢复（推荐）
电脑直连主机 X200（默认 IP：192.168.125.1）。
RobotStudio → 安装管理器 → 从备份恢复系统（.rsp）。
重做系统
无备份或 SD 卡损坏：用原厂系统镜像重做系统。
五、常见故障快速定位表
表格
| 故障现象 | 优先排查部位 |
|---|---|
| 开机全无反应、指示灯全灭 | 主电源、保险、电源模块 |
| 反复重启、进不了系统 | 电源不稳、SD 卡、主板、CMOS 电池 |
| 示教器显示 Connecting... | 主机未启动、SD 卡、网线、网口 |
| 报 80001（系统 / 存储） | SD 卡、系统文件、主机 |
| 报 10031（过流） | 驱动单元、电机、电缆短路 |
| 急停报警（如 10010） | 急停回路、安全门、安全板 |
六、维修后验证
空载通电，观察所有指示灯正常。
示教器联机，清除报警。
手动单轴点动，检查运动、声音、刹车。
运行简单程序，自动模式测试。
检查 I/O、通信、外部轴功能正常。
七、维修禁忌
严禁带电插拔主板、SD 卡、驱动、电缆。
非专业人员勿做芯片级维修，避免二次损坏。
更换配件必须用 ABB 原装或严格替代型号。
维修前务必备份系统。
