ABB 机器人与三菱 PLC 通讯，优先用Modbus TCP（以太网，免硬件）；其次是CC‑link IE（三菱原生总线）；或加Profinet↔CC‑link 网关实现跨协议互通。
一、主流通讯方案对比
Modbus TCP（最常用）
硬件：机器人 WAN/LAN 口 ↔ 三菱 PLC 以太网口（直连或交换机）。
软件：机器人需616‑1 PC Interface选项；PLC 内置以太网或 Modbus TCP 模块。
优点：免额外硬件、配置简单、通用稳定。
适用：中小数据量、快速集成场景。
CC‑link IE（三菱原生）
硬件：机器人装DSQC 378B（IRC5）或3066‑1/2（OmniCore）板卡 → 三菱 PLC CC‑link IE 口。
优点：实时性高、三菱体系原生支持。
适用：高速 I/O、运动控制、三菱主力产线。
Profinet↔CC‑link 网关（跨协议）
硬件：机器人 Profinet 口 → 网关（如赫优讯 NT50‑CC‑EN）→ 三菱 PLC CC‑link 口。
优点：兼容旧款 ABB（仅 Profinet）与三菱 CC‑link 网络。
适用：新旧设备混用、改造项目。
二、方案 1：Modbus TCP（推荐，免硬件）
1. 硬件接线
机器人：WAN 口（X86）→ 网线 → 三菱 PLC 以太网口（如 Q 系列内置 ETH）。
网络：机器人与 PLC 同网段（如 192.168.0.X），子网掩码 255.255.255.0。
2. 机器人端配置（示教器）
控制面板 → 配置 → 通讯 → Modbus TCP → 启用。
设为Server（服务器），IP：192.168.0.10，端口：502（默认）。
定义数据区：
保持寄存器（PLC→机器人）：如40001–40032（32 字）。
输入寄存器（机器人→PLC）：如30001–30032（32 字）。
重启控制器生效。
3. 三菱 PLC 端配置（GX Works2/3）
新建工程 → 配置内置以太网或 Modbus TCP 模块。
网络参数 → 以太网 → 启用，IP：192.168.0.20，网关同网段。
通讯协议支持 → 新建 → 选Modbus TCP。
功能码配置：
03（读保持寄存器）：读取机器人 30001 起始数据 → 映射到 PLCD100–D131。
16（写多个寄存器）：PLCD200–D231 → 写入机器人 40001 起始。
下载程序，监控通讯状态。
4. RAPID 程序示例（机器人侧）
rapid
MODULE Modbus_Comm
VAR
socketdev sock1; ! 定义Socket
byte buf{12}; ! 收发缓冲区
PROC main()
! 机器人作为Server，监听502端口
SocketCreate sock1;
SocketBind sock1, "192.168.0.10", 502;
SocketListen sock1;
! 循环处理PLC读写请求
WHILE TRUE DO
SocketAccept sock1, sock1;
SocketRead sock1, buf;
! 解析Modbus报文，更新I/O或寄存器
! ...
SocketClose sock1;
ENDWHILE
ENDPROC
ENDMODULE三、方案 2：CC‑link IE（三菱原生总线）
1. 硬件与选项
机器人（IRC5）：加装DSQC 378B板卡（X8 端子为 CC‑link 接口）。
ABB机器人 DSQC 378B板卡
机器人（OmniCore）：选项3066‑1（主站）/3066‑2（从站）。
三菱 PLC：Q 系列配QJ71C24N‑R2，或 R 系列内置 CC‑link IE。
2. 机器人端配置（RobotStudio）
安装 CC‑link IE 选项与板卡。
配置 → I/O System → 添加 CC‑link IE Master/Slave。
设置站号（如站 1）、波特率（10Mbps）、占用站数（1 站 = 32 点 I/O）。
映射 I/O：
PLC→机器人：CC‑link DI 0–31 → 机器人DI 100–131。
机器人→PLC：机器人 DO 100–131 → CC‑link DO 0–31。
3. 三菱 PLC 端配置（GX Works3）
网络参数 → CC‑link IE → 启用，设为主站（站 0）。
扫描从站（机器人站 1），确认 I/O 长度匹配（32 点入 / 32 点出）。
编程：
读取机器人状态：
FROM H0, K0, D100, K32（CC‑link 输入→D100‑D131）。发送指令给机器人：
TO H0, K0, D200, K32（D200‑D231→CC‑link 输出）。
四、方案 3：Profinet↔CC‑link 网关（跨协议）
1. 硬件连接

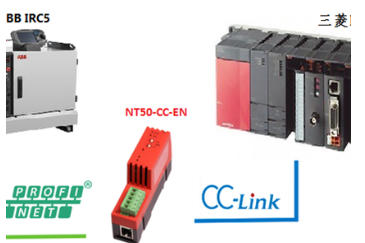

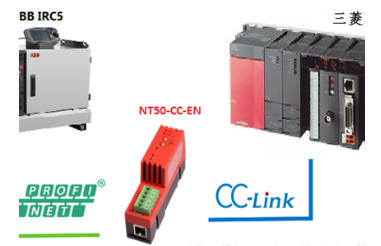

机器人（Profinet 从站）→ 网关（如 NT50‑CC‑EN）→ 三菱 PLC（CC‑link 从站）。

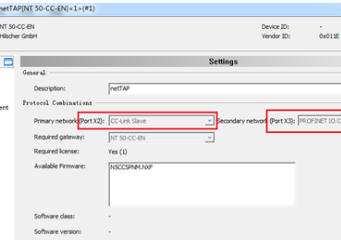

2. 网关配置（sycon.net）
新建工程 → 拖入网关 NT50‑CC‑EN → 设置 X2（Profinet）、X3（CC‑link）。
Profinet 侧：导入 ABB 机器人 GSD 文件，设机器人为从站，IP：192.168.0.10。
CC‑link 侧：设为从站，站号 1，波特率 10Mbps。
地址映射：
Profinet 输入（机器人→PLC）：PN 0–31 → CC‑link 0–31。
Profinet 输出（PLC→机器人）：CC‑link 0–31 → PN 0–31。
3. 机器人与 PLC 侧
机器人：按 Profinet 从站配置（同方案 1）。
PLC：按 CC‑link 主站配置（同方案 2）。
五、通讯调试与常见问题
网络不通：
核对 IP / 子网掩码，直连用交叉线，交换机用直通线。
关闭防火墙，ping 测试连通性（机器人→PLC、PLC→机器人）。
Modbus 寄存器错位：
确认大端 / 小端一致，ABB 默认大端，三菱默认小端，需在程序中交换高低字节。
CC‑link 丢包：
检查终端电阻（首尾站 ON），总线长度≤100m，波特率匹配。
网关映射错误：
严格核对输入 / 输出长度（字节数一致），重启网关与控制器。
六、总结
新项目、低成本：选Modbus TCP，免硬件、易维护。
三菱主导、高速 I/O：选CC‑link IE，原生稳定、实时性强。
旧 ABB（仅 Profinet）+ 三菱：用Profinet↔CC‑link 网关，平滑改造。
